结构特点

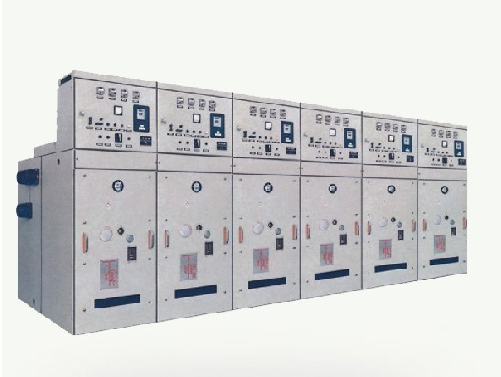

开关柜采用金属铠装结构。柜体框架由角钢和钢板制成。带断路器的机柜通过接地金属隔板分为四个功能隔间。除断路器手车外，其他主要电气元件均固定在每个隔室内。机柜外壳防护等级为IP4X。
断路器手车室可推拉断路器手车。室内还设有SMC板。在电缆室安装实时显示设备。馈线带电时，带电显示装置的霓虹灯电压指示灯亮，提醒操作人员。
接地导线设在柜内，并与柜外的接地螺栓连接。
具有“五防误”机械锁定功能。
主母线间采用金属板封闭，母线为贯通式，穿柜绝缘套管采用SMC材料成型。母线和引下线全部绝缘，耐压等级达到20kV以上。主母线间可同时设置两组母线，后组为系统主母线，前组可完成柜顶进线和上接点功能，一般开关柜下连接母线可同时左、右或左、右连接。
