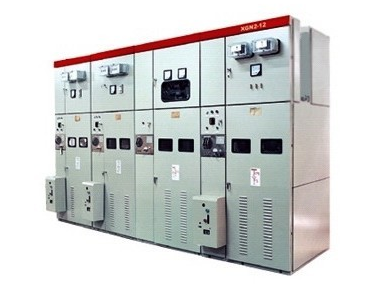

开关柜为金属封闭箱式结构。柜体框架由C型材和G型材组成。机柜用铜板分为断路器室、母线室、电缆室和继电器室。通过观察窗和门上的灯可以观察柜内主要部件的运行情况。根据机柜布局，前上部为继电器，继电器可安装在内部。门上可设置信号继电器、指示仪表、信号灯和转换开关，安装在操作室内。背面上部为母线室，下部为电缆室，便于接线，正面为断路器室，便于开关柜检修。保护级别为P2X。
1.柜体不采用任何形式的相间、对向绝缘隔板。相间，相对空气绝缘距离大于125mm，开关柜采用爬电距离较大的支撑绝缘子（或套管），使开关柜具有较高的绝缘强度和绝缘稳定性。
2.采用旋转隔离开关。当隔离开关处于断开位置时，旋转导体接地，即带电体（主母线）与隔离导体（如开路）之间形成“金属隔离”（即两个接地接口）。此时带电体只能对相或对地放电而不影响绝缘导线，从而保证了维修人员的安全。
3.电缆终端距地600-800mm，便于电缆的制作、安装、监测和维护。电缆室与电缆沟之间采用塔式橡胶圈密封，防止湿气和小动物通过电缆沟进入机柜。
4.主开关、隔离开关、接地开关及柜门之间的联锁机构均为强制机械闭锁，产品满足“五防”功能要求。隔离开关和主开关的传动操作设计应考虑机械联锁装置。机械联锁装置结构简单，动作可靠。
